Schéma tyristorového zapalovače výbojek TZ10
(Schéma sériově vyráběného zaříznení)

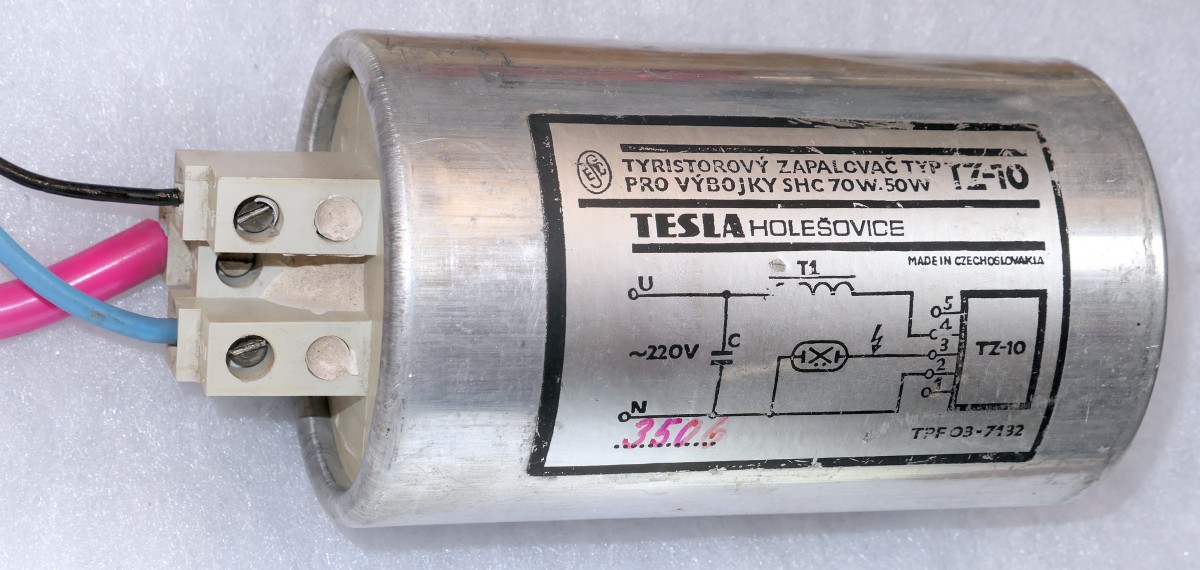

Schéma tyristorového zapalovače (startéru) TZ10, určeného k zapalování sodíkových a halogenidových výbojek 50-70W.
V porovnání s TZ11 je zapojení poněkud zjednodušeno. Nejsou tu žádné cívky. TR1... pulzní vn trafo na feritovém jádře. Výstupní napětí je cca 1,5kV.
